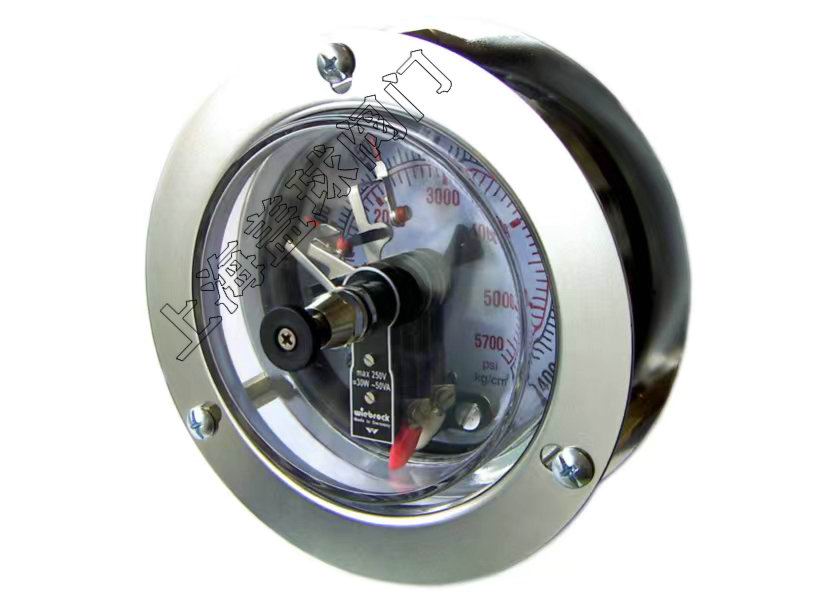

725.61平面式安裝壓力計-電接式-FTB
CE 認證電接點式壓力計
3" 與 4" 電接點式壓力計 - 我司的 725/EPG-100 (4英吋) 系列電接點壓力計所使用的電接點開關是來自德國與WIKA相同的電接點開關, 廣泛受到世界各國的用戶使用. 有關相關的產品規格, 請參照 德國接點開關說明, 4英吋圖面與外觀尺寸規格, 764/EPG-75 (3英吋)系列, 及 3英吋圖面與外觀尺寸規格 作說明.
特點:
壓力表配合得致電接點開關裝置使用, 當壓力變化時可直接由指針位置的變化, 進而帶動電接點的開或關來做各種控制. 德製電接點開關整合於壓力表內使壓力顯示與壓力設定點之間無誤差, 能及時反應壓力到達設定點的壓力, 而一般的壓力開關則須外加一個壓力表, 而壓力表的誤差與壓力開關的誤差無法整合卻產生相對的壓力誤差.
採用德國與WIKA同級的磁性電接點開關, 可防止火花燒蝕現象而產生的接觸點發生積碳而失去作用, 使用壽命比起一般的壓力開關長且穩定, 正常使用下壽命達一百萬次以上.
採用快速動作電接點 (Snap-Action Contact) 接離動作精確且靈敏度高, 特別適用於壓力變動頻繁或脈動或脈衝大的的情況使用, 可避免電接點的開關因使用頻繁而損壞.
不銹鋼材質的巴登管及內機, 使用壽命久, 長期間使用精度準確.
符合歐洲電器標準, 使用更安心.
說明:
連桿簧片 (Leaf-Spring) 配合磁石 (Magnet) 所提供之磁性力矩 (Magnetic Movement) 具備有快速動作 (Snap-Action), 之功效.
接觸點鉚釘對鉚釘 (Rivet to Rivet) 的方式, 加上連桿簧片的快速動作, 可使接觸點不易焦黑積碳, 進而達到快速接合及脫離的目的.
搭配使用紅寶石軸承的優點, 為運作力矩小, 抗傳導, 絕緣佳, 提供快速接點開關最佳的靈敏度與安全性.
加裝保護地線可防止漏電流產生, 對接點開關多一層保護, 更可延長使用壽命.
雙接點以上, 設定間距可小於10mm以下, 可提供更寬廣便利的設定空間.
本產品之電壓電流特性穩定, 用於PLC控制時提供更好的安全性及簡便性.
非接觸型IPG-100接點開關 (Inductive Contact) 特別適用於石油, 化學工業, 可防止接觸點直接接觸開關時所產生的電器火花現象, 避免因火花在石油化學工業的環境中可能引起的爆炸.
製造規格:
型號: 764/EPG-75 (3英吋), 725/EPG-100 (4英吋)
型式: 直立式, 埋入式, 直立式附背法蘭, 埋入式附前法蘭
壓力範圍: 正壓, 負壓(真空), 聯成
外殼: 電鍍鋼殼, 鐵鍍鎳, 旋蓋式
鏡面: 壓克力
指針: 鋁
巴燈管: 不鏽鋼AISI 316
內機: 不鏽鋼AISI 316
接續部: 標準銅, 或選擇不鏽鋼AISI 316, 1/4"或1/2" PT, NPT, PF等
接線端子: 固定式端子
接點型式: 上限A (NO), 下限B (NC)
接點選擇: 單接, 雙接, 三接點, 四接點
精確度: 1.0% F.S.
刻劃單位: psi, bar, kPa, MPa, kg/cm2, and etc.
電器特性:
電壓操作範圍: 250 VAC (最大)
開閉功率: =30 W~50 VA
中斷電流: 1.0A (最大)
開始電流: 1.0A (最大)
永久電流: 0.6A (最大)
接點材質: Ag80 Ni20
周圍環境溫度範圍: -20 to +70 C
4"電接點壓力計 - 使用相同來自德國與WIKA相同的電接點開關, 廣泛受到世界各國的用戶使用.
型號:
1) 725.11 直立式 (LM), 最多4 個接點.
2) 725.61 埋入式付前法蘭 (LBM), 最多4 個接點.
3) IPG-100: 電感應式接點壓力計, 防爆型 (Inductive Contact Pressure Gauges), 最多4 個接點.
3" 電接點式壓力計 - 使用相同來自德國與WIKA相同的電接點開關, 廣泛受到世界各國的用戶使用.
型號:
1) 764.01 直立式 (LM), 最多2 個接點.
2) 764.21 直立式附前法蘭 (LM) , 最多2 個接點.
3) 764.61 埋入式付前法蘭 (LBM), 最多2 個接點.
